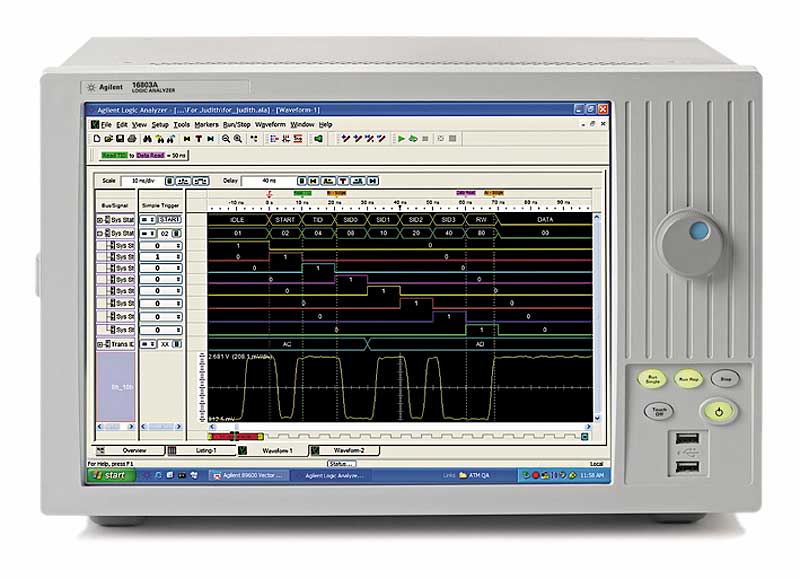

16823A Логический анализатор Agilent




Цена: 2 736 000 рублей
Производитель: Agilent Technologies

Назначение 16823A логического анализатора Agilent Technologies:

Новое семейство логических анализаторов Agilent Technologies 16800 обладает высокой производительностью в компактном корпусе с фиксированной конфигурацией, мощными функциональными возможностями и доступной ценой. Портативные логические анализаторы серии 16800А компании Agilent обладают рабочими характеристиками, приложениями и удобством использования, которые необходимы группам разработчиков цифровых устройств для быстрой отладки, проверки и оптимизации цифровых систем по приемлемой цене. Новые логические анализаторы серии Agilent Technologies 16800 применяются в области электронной и вычислительной техники, телекоммуникации, аэрокосмической/оборонной, автомобильной и др.

Особенности 16823A логического анализатора Agilent Technologies:

  • 15" цветной сенсорный (опционально) экран отображает взаимосвязи между большим количеством сигналов и шин, что позволяет быстро локализировать неисправность.
  • Генератор тестовых последовательностей обеспечивает наличие стимула и отклика в одном приборе, единственном портативном логическом анализаторе со встроенным генератором тестовых последовательностей.
  • Максимальная тактовая частота: 300 МГц, максимальная глубина памяти: 16 M векторов.
  • Глубина памяти 32М позволяет записать признак неисправности и ее основную причину, которые далеко отстоят друг от друга по времени.
  • До 204 каналов – наличие выбора из восьми моделей, что позволяет выбрать модель, соответствующую Вашим требованиям к измерениям.
  • Возможность модернизации глубины памяти сбора данных и частоты тактового сигнала позволяет купить прибор с требуемыми в данный момент характеристиками и наращивать их при увеличении требований.

Технические характеристики 16823A логического анализатора Agilent Technologies:

Параметры Значения
  Число каналов логического анализатора  102
 Число каналов генератора кодовых последовательностей  48
 Функция Timing Zoom 4 ГГц (250 пс), 64 К
 Макс. частота сбора данных при анализе временных диаграмм (АВД), все каналы/половина каналов 500 МГц (2,0 нс)/
1,0 ГГц (1,0 нс)
 Максимальная частота внешнего тактового сигнала в режиме анализа логических состояний (АЛС) 450 МГц с опцией 500
250 МГц с опцией 250
 Максимальная частота передачи данных при анализе логических состояний (АЛС) 500 Мбит/с с опцией 500
250 Мбит/с с опцией 250
 Максимальная глубина памяти 1 М с опцией 001
4 М с опцией 004
16 М с опцией 016
32 М с опцией 032
 Поддерживаемые виды сигналов Несимметричные
 Авт. настройка порогового уровня/позиции сбора данных Глазковые диаграммы одновременно по всем каналам
 Подключение пробников 40-контактный кабельный соединитель
 Частота дискретизации (сбора данных) АВД 4 ГГц (250 пс)
 Погрешность измерения временных интервалов
В пределах одной пары устройств подключения
Между парами устройств подключения
± (1,0 нс +0,01% от отсчета временного интервала)
± (1,75 нс +0,01% от отсчета временного интервала)
 Напряжение порогового уровня От -5 В до 5 В (изменение с шагом 10 мВ)
 Погрешность установки порогового уровня ± 50 мВ + 1% от установленного значения
 Гарантия 1 год
