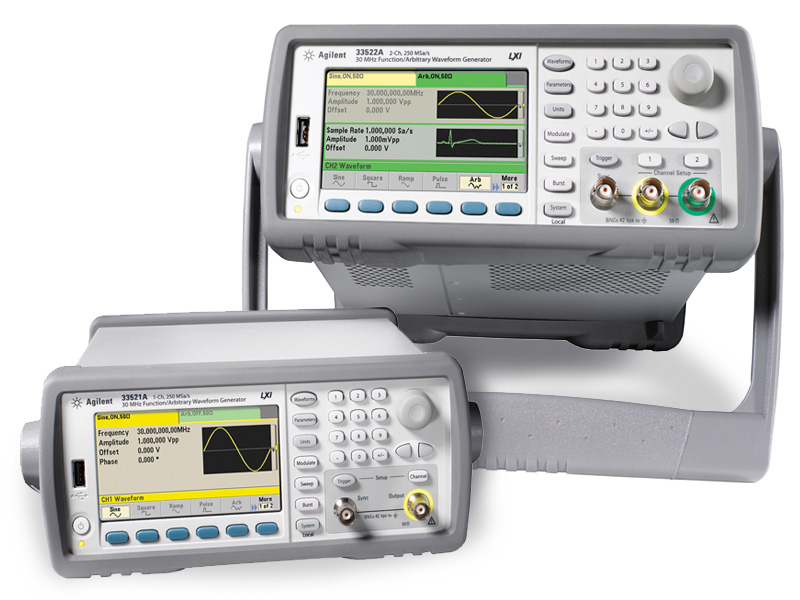

Генераторы сигналов сложной/произвольной формы 33520A




Цена:
Производитель: Agilent Technologies
Обеспечивают генерацию сигналов синусоидальной, прямоугольной и импульсной формы частотой до 30 МГц, а также сигналов произвольной формы с частотой дискретизации 250 МВыб/с. Большой цветной графический дисплей позволяет одновременно редактировать и просматривать сигнал и настраивать параметры.
  • 30-МГц синусоидальный, прямоугольный и импульсный сигналы для большинства задач
  • Качественный выходной сигнал – джиттер менее 40 пс, нелинейные искажения менее 0,04%
  • Сигналы произвольной формы с частотой дискретизации 250 МВыб/с
  • Двухканальный режим с независимыми или связанными каналами (33522A)
  • 1 Мточек (до 16 Мточек опционально) памяти для формирования сложных сигналов произвольной формы
  • Соответствие классу С стандарта LXI
  • Большой цветной графический дисплей, позволяющий одновременно редактировать и просматривать сигнал и настраивать параметры
  • Программа BenchLink Waveform Builder Pro для создания сигналов (опционально)

 Технические характеристики

  33521A 33522A
Количество каналов 1 канал 2 канала
Формы сигнала Синусоидальный, прямоугольный, импульсный, треугольный, пилообразный, шумовой, кардиологический, с экспоненциальным фронтом и срезом и другие
Сигналы произвольной формы 1 Мточек (до 16 Мточек опционально)
Виды модуляциии АМ, ЧМ, ФМ, Чмн, Фмн, ШИМ, суммирование (несущая+модулирующая)
Синусоидальный сигнал
Диапазон 1 мкГц - 30 МГц
Разрешение 1 мкГц
Прямоугольный и импульсный сигналы
Диапазон 1 мкГц - 30 МГц
Разрешение 1 мкГц
Минимальная длительность импульса 16 нс (разрешение 100 пс)
Треугольный и пилообразный сигналы
Диапазон 1 мкГц - 200 кГц
Разрешение 1 мкГц
Синусоидальный сигнал
Диапазон 1 мГц - 30 МГц
Сигнал произвольной формы
Длина записи сигнала 8 точек - 1 Мточек (до 16 Мточек опционально)
Частота дискретизациии 1 мкВыб/с - 250 МВыб/с
Разрешение по амплитуде 16 бит
Выходной импеданс 50 Ом
Выходное напряжение
На нагрузке 50 Ом 1 мВ - 10 В
На разомкнутой цепи 2 мВ - 20 В
Разрешение 4 разряда
Единицы Впп, Вскз, дБм
Погрешность 1% ± 1 мВ
Свипирование
Виды Линейное, логарифмическое, по списку (до 128 частот, задаваемых пользователем)
Направление Вверх и вниз
Работа в 2-канальном режиме (только 33522A)
Режимы работы Независимые каналы, комбинирование параметров каналов, сложение, вычитание или равенство каналов
Комбинирование каналов Нет, частота, амплитуда, смещение по постоянному сигналу
Отношение фаз 0º - 360º
Дисплей 4,3-дюймовый цветной TFT WQVGA, светодиодная подсветка
Интерфейсы USB2.0, LAN, GPIB (опционально), cоответствие классу С стандарта LXI
Габаритные размеры 261,1 мм x 103,8 мм x 303,2 мм
Вес 3,6 кг

Информация для заказа

33521A Генератор сигналов сложной формы, 1 канал
33522A Генератор сигналов сложной формы, 2 канала
33522A-002 Память 16M на канал
33522A-010 Высокостабильный опорный генератор
33522A-400 GPIB Интерфейс
