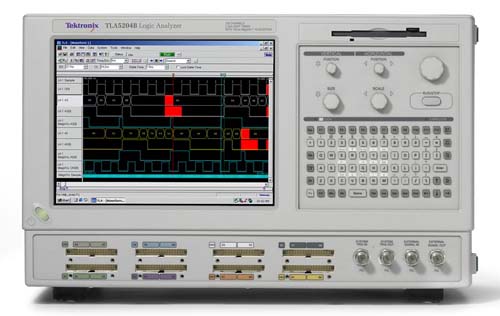

Tektronix TLA5204B логический анализатор




Цена: 1 965 960 рублей
Производитель: Tektronix
  • Количество каналов -(Все каналы, включая каналы синхронизации.) 136 каналов (4 канала синхронизации, 4 канала описателей синхроимпульсов).
  • Метка времени -51 разряд, с разрешением 125 пс (продолжительность 3,25 дня).
  • Режимы синхронизации и сбора данных -Внутренний, внутренний 2Х, внутренний 4Х, внешний, внешний 2X, синхронный источник. 125 пс (8 ГГц), технология MagniV™, высокоскоростная синхронизация доступна одновременно во всех режимах.
  • Характеристики входного сигнала (с пробником P64xx) Емкостная нагрузка<0,7 пФ - типичное значение для каналов данных и синхронизации (P6419).
  • 1,4 пФ - типичное значение для каналовданных; 2 пФ - типичное значение для каналов
  • синхронизации (P6418).
  • 2 пФ - типичное значение для каналов данных и синхронизации (P6417, P6434).
  • Диапазон выбора порогового напряжения -От -2,0 до +4,5 В с шагом 5 мВ.
  • Предварительные настройки порога включают TTL (1,5 В), CMOS (1,65 В), ECL (-1,3 В), PECL (3,7 В), LVPECL (2,0 В), LVCMOS 1,5 В (0,75 В), LVCMOS1,8 В (0,9 В), LVCMOS 2,5 В (1,25 В), LVCMOS 3,3 В (1,65 В), LVDS (0 В) и настройки, задаваемые пользователем.
  • Разбиение каналов при выборе порогового напряжения -
  • Отдельный выбор для каждого канала синхронизации или канала описателя синхроимпульсов и один на группу из 16 каналов данных.
  • Погрешность порога (включая пробник) ±(100 мВ).
  • Диапазон входных напряжений
  • При эксплуатации: от -2,5 В до 5,0 В.
  • Неразрушающее: ±15 В.
  • Минимальный размах входного сигнала - ±250 мВ (Р6417, Р6418, Р6419). ±300 мВ (Р6434).
  • Минимальная скорость нарастания входного сигнала - Обычно 200 мВ/нс
  • Характеристики режима сбора данных о состоянии Максимальная частота синхронизации состояния - 235 МГц. Максимальная частота сбора данных о состоянии - 470 Мб/с.
  • Длина записи о состоянии с временными метками (половина/полный каналы) - 4/2 Мб, 16/8 Мб, 64/32 Мб.
  • Диапазон выбора времени установления и удержания -Диапазон 16 не, который может смещаться по направлению к области установления на 0 нс [+8, -8] нс, 4 нс [+12, -4] нс или 8 нс [+16, 0] нс.
  • Окно времени установления и удержания -
  • Все каналы: обычно 1,5 не.
  • Минимальная длительность импульса синхронизации - 1,5 нс (P6434). 1,25 нс (P6417, P6418, P6419).
  • Выбор канала демультиплексора
  • Каналы можно демультиплексировать в другие каналы через интерфейс пользователя с разбиением по 8 каналов.
  • Характеристики выборки по времени Временное разрешение MagniVu - 125 пс (8 ГГц).
  • Настраиваемая частота запоминания - 250 пс, 500 пс, 1 пс и 2 пс.
  • Длина временной записи MagniVu - 16 КБ на канал, с настраиваемым положением запуска.
  • Временное разрешение (четверть/половина/полный каналы) -
  • Длина временной записи (четверть/половина/полный каналы с метками времени и с промежуточным сохранением (или без сохранения) -8/4/2 Мб, 32/16/8 Мб, 128/64/32 Мб на канал. Длина временной записи с включенным сохранением глитчей половина длины основной записи по умолчанию. Рассогласование каналов  1 нс (обычно 900 пс). Минимальная длительность распознаваемого импульса/выброса (один канал)  1нс (P6417, P6418, P6419) 1,25 нс (P6434).
  • Минимальное время обнаружения нарушения установления/удержания - 250 пс. Минимальное распознаваемое мультиканальное событие запуска - Период выборки + рассогласование каналов.
  • Размер 438x288x285
  • Вес 12 кг
