Система сбора данных/коммутации 34972A




Цена: 161 064 рублей
Производитель: Agilent Technologies

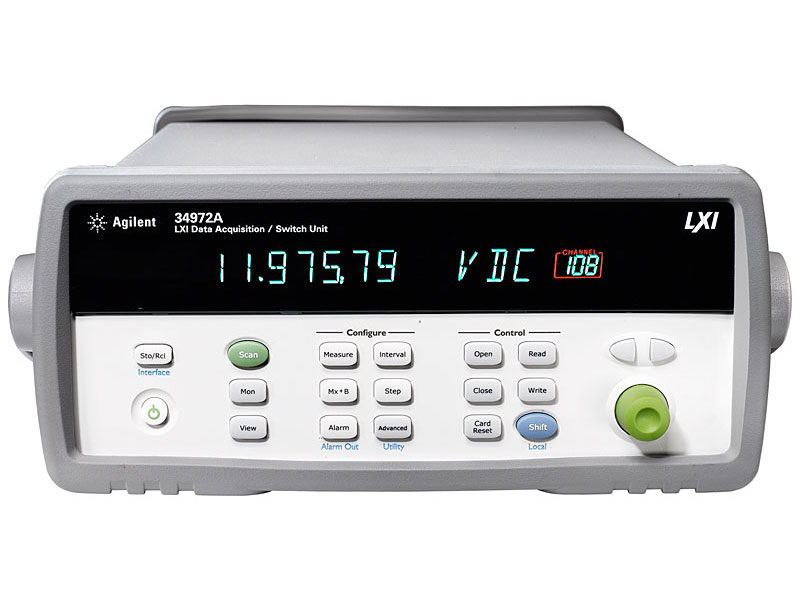

Система состоит из базового блока с тремя гнездами и встроенного цифрового мультиметра с разрешением 6,5 разрядов. Недорогой компактный блок сбора данных имеет универсальные входы со встроенной нормализацией сигналов и гибкость модульной системы. Система 34972A имеет встроенный мультиметр с разрешением 6,5 десятичных разрядов (22 двоичных разряда), базовую погрешность измерения напряжения постоянного тока 0,004% и ультранизкий уровень шума.
  • Базовый блок с тремя гнездами, со встроенным 6,5-разрядным мультиметром и возможностью выбора из 8 сменных модулей
  • 11 измерительных функций, включая измерение температуры (с использованием термопар, терморезистивных датчиков и термисторов), напряжения и силы постоянного и переменного тока, сопротивления (2- или 4-проводное), частоты и периода
  • Совместимость со сменными модулями для 34970A и обратная совместимость с набором команд языка SCPI модели 34970A
  • Интерфейсы 1Gbit LAN и USB 2.0 для подключения к ПК
  • Порт USB для хранения и переноса данных
  • Графический web-интерфейс для простоты настройки и управления прибором
  • ПО BenchLink Data Logger для создания тестов без программирования

Сочетание этих характеристик с частотой снятия отсчетов до 350 каналов/с обеспечивает скорость и точность проведения измерений, необходимые пользователю для выполнения работы. Cистема 34972А способна выполнять измерения широкого спектра физических параметров: температуры, напряжения постоянного и переменного тока, сопротивления, частоты, тока. Встроенный мультиметр с автоматическим переключением пределов устанавливается на один из 11 видов измерений и затем непосредственно измеряет соответствующие параметры без дорогих внешних схем нормализации сигналов. Уникальная конструкция системы позволяет конфигурировать каждый канал на измерение какого-либо параметра, независимо от других каналов. Данное свойство обеспечивает максимальную гибкость и несложную быструю установку системы. Практически это означает, что пользователь как бы имеет для каждого канала отдельный высокопроизводительный мультиметр.

Независимо от того, использует пользователь интерфейс LAN или USB, система 34972A обеспечивает простоту подключения к ПК. Система 34972A имеет встроенные интерфейсы Gigabit LAN и USB 2.0, поэтому пользователь может осуществить подключение к современному ПК без использования каких-либо плат GPIB, кабелей или конвертеров. Используя стандартные сетевые подключения, пользователь может воспользоваться преимуществами web-интерфейса для простого конфигурирования измерений и наблюдения за результатами с помощью стандартного web-браузера.
Три гнезда и восемь модулей коммутации/управления позволяют настроить систему 34972А для конкретных измерительных задач. Нужно закупать только необходимые модули, дополнительные модули можно приобрести позднее.

34972A как система регистрации данных

При конфигурировании 34972А с 20-канальным релейным мультиплексором система становится мощным, но недорогим регистратором данных для решения несложных прикладных задач определения параметров разнообразных изделий. Благодаря наличию интерфейсов LAN и USB, 34972А является идеальной системой для настройки и управления приложениями регистрации данных, находящимися на удалении.

34972A как система сбора данных, подключаемая к объекту измерения

34972А является автоматизированной испытательной системой с отличными измерительными характеристиками: погрешность, разрешающая способность и скорость измерений вполне удовлетворяют предъявляемым пользователем требованиям.

34972A как блок коммутации

Можно заказать базовый блок без встроенного мультиметра. В результате пользователь получает в свое распоряжение очень недорогой и качественный блок маршрутизации измеряемых сигналов.
Энергонезависимая память и USB флэш-накопитель для удобства и мобильности данных
Все отсчеты автоматически снабжаются метками времени и запоминаются в энергонезависимой памяти на 50000 отсчетов, что вполне достаточно для запоминания данных, собранных более чем за неделю (при 5минутной длительности одного цикла коммутации). Энергонезависимая память сохраняет данные даже при выключении питания, поэтому пользователь может использовать 34972A для сбора данных в каком-то удаленном месте с последующей их загрузкой на ПК. Если требуется больший объем памяти, то пользователь может использовать встроенный порт USB для регистрации данных непосредственно на USB флэш-накопитель или для копирования данных из памяти с целью запоминания отсчетов без подключения прибора к компьютеру.

Программные драйверы

Имеются программные драйверы, поддерживающие C, C#, Visual Basic, Visual Studio, Agilent VEE и National Instruments LabView®, которые значительно облегчают интеграцию 34972A в испытательную систему пользователя. Интеграция еще более упрощается за счет наличия встроенных интерфейсов LAN и USB, а также языка программирования SCPI.

Технические характеристики

Цифровой мультиметр
Погрешность измерения напряжения постоянного тока (предел 10 В) 0,0035 % от отсчета + 0,0005 % от предела
Погрешность измерения напряжения переменного тока (10 Гц – 20 кГц) 0,06 % от отсчета + 0,04 % от предела
Погрешность измерения термопары (от −210 ºС до +1820 ºС) Погрешность датчика + 1,5 ºС
Погрешность измерения терморезистивного датчика (от −210 ºС до +600 ºС) Погрешность датчика + 0,06 ºС
Погрешность измерения сопротивления (от 1 кОм до 1 МОм) 0,010 % от отсчета + 0,001 % от предела
Дополнительные измерительные возможности и характеристики: измерение постоянного и переменного тока, частоты и периода, хранение до 50000 отсчетов во внутренней энергонезависимой памяти, часы реального времени, стандартные интерфейсы и языки программирования: 1 Gbit LAN, USB 2.0 и SCPI

Модули

  34901A 34902A 34903A 34904A
Описание 20-канальный мультиплексор 16-канальный мультиплексор 20-канальный коммутатор привода Матричный коммутатор 4х8
Особенности 2 токовых канала (всего 22 канала) 2/4-проводные соединения Ключи типа С (SPDT – однополюсный переключатель на 2 направления) 2-проводное соединение в любом направлении
Скорость (кан/с) 60 250 120 120
Макс. напряжение 300 В 300 В 300 В 300 В
Макс. ток 1 А 50 мА 1 А 1 А
  34905A 34906A 34907A 34908A
Описание Сдвоенный ВЧ-мультиплексор 1:4, 50 Ом Сдвоенный ВЧ-мультиплексор 1:4, 75 Ом Многофункциональный модуль 40-канальный мультиплексор
Два 8-разрядных порта ввода-вывода 26-разрядный, счетчик 100 кГц Два 16-разрядных ЦАП
Особенности 2 ГГц 2 ГГц МОП-транзисторы с открытым стоком стробируемый, с выбором порогового значения входного сигнала калибруемый, с привязкой сигнала к земле Общий контакт Low, 4-проводные соединения невозможны
Скорость (кан./с) 60 60 60
Макс. напряжение 42 В 42 В 42 В 42 В ±12 В 300 В
Макс. ток 0,7 А 0,7 А 400 мА 10 мА 1 А

Информация для заказа

34972A Система сбора данных/коммутации с цифровым 6,5-разрядным мультиметром
34972A-001 Система без цифрового мультиметра
34972A-1CM Комплект для монтажа в стойку

Модули

34901A 20-канальный мультиплексор на электромагнитных реле с подвижным якорем
34902A 16-канальный мультиплексор на язычковых реле
34903A 20-ти канальный коммутатор привода/общего назначения
34904A Матричный коммутатор 4x8
34905A Два ВЧ-мультиплексора 1:4 для коммутации сигналов до 2 ГГц, 50 Ом
34906A Два ВЧ-мультиплексора 1:4 для коммутации сигналов до 2 ГГц, 75 Ом
34907A Многофункциональный модуль
34908A 40-канальный однопроводный мультиплексор

Программное обеспечение

34825A Программа BenchLink Data Logger 3 для 34972А
34830A Программа BenchLink Data Logger Pro для 34972A

Принадлежности

34307А Упаковка с 10 термопарами J-типа
34308A Упаковка с 5 термисторами на 10 кОм
34161A Сумка для принадлежностей
34905A-60001 Комплект из 10 кабелей SMB-BNC, 50 Ом
34906A-60001 Комплект из 10 кабелей SMB-BNC, 75 Ом
